Réalisation d’un atténuateur VHF/UHF par F1GJI
Article mis en ligne le 1er février 2025

par f5pwk

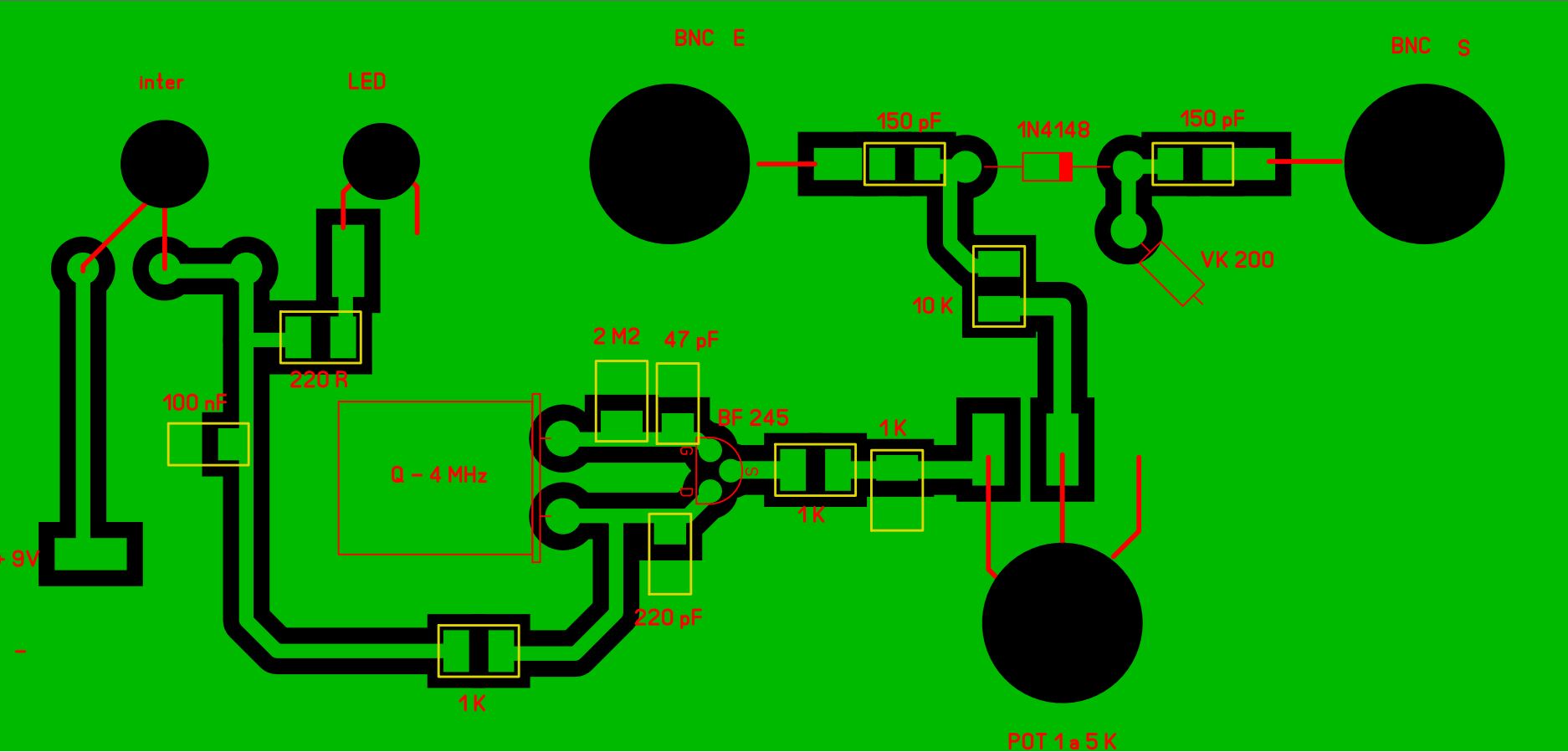

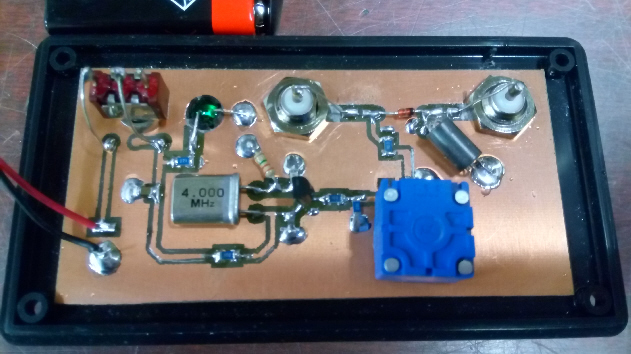

Atténuateur fonctionnant sur les bandes VHF/UHF
le principe est de décaler la fréquence de réception de + ou - 4 MHz (la fréquence de l’oscillateur)
le mélange se fait par la diode 1N4148
on atténue ainsi considérablement le signal RF (par le décalage en fréquence)
dynamique possible jusqu’à 130 dB
très pratique en mode approche des balises ou d’un quelconque signal
(d’après la description de F5JTR et F1LVT)
